Datasheet ATB Audio Tools 2.0
Especificaciones de formato, arquitectura, conectividad de panel, opciones de configuración y criterios de integración del sistema.
En esta sección
Ficha rápida.
Datos principales para identificar el sistema, su formato físico y la arquitectura general antes de entrar en conectividad y configuración.
Dimensión fija del panel frontal.
Dimensión fija del panel frontal.
Unidad completa; puede variar ligeramente según las opciones instaladas.
GigaCore 10i PoE++ 10Gb integrado para red profesional.
Entrada de chasis y distribución interna AC.
Interfaz principal integrada en chasis.
Conexión dedicada al entorno AVB.

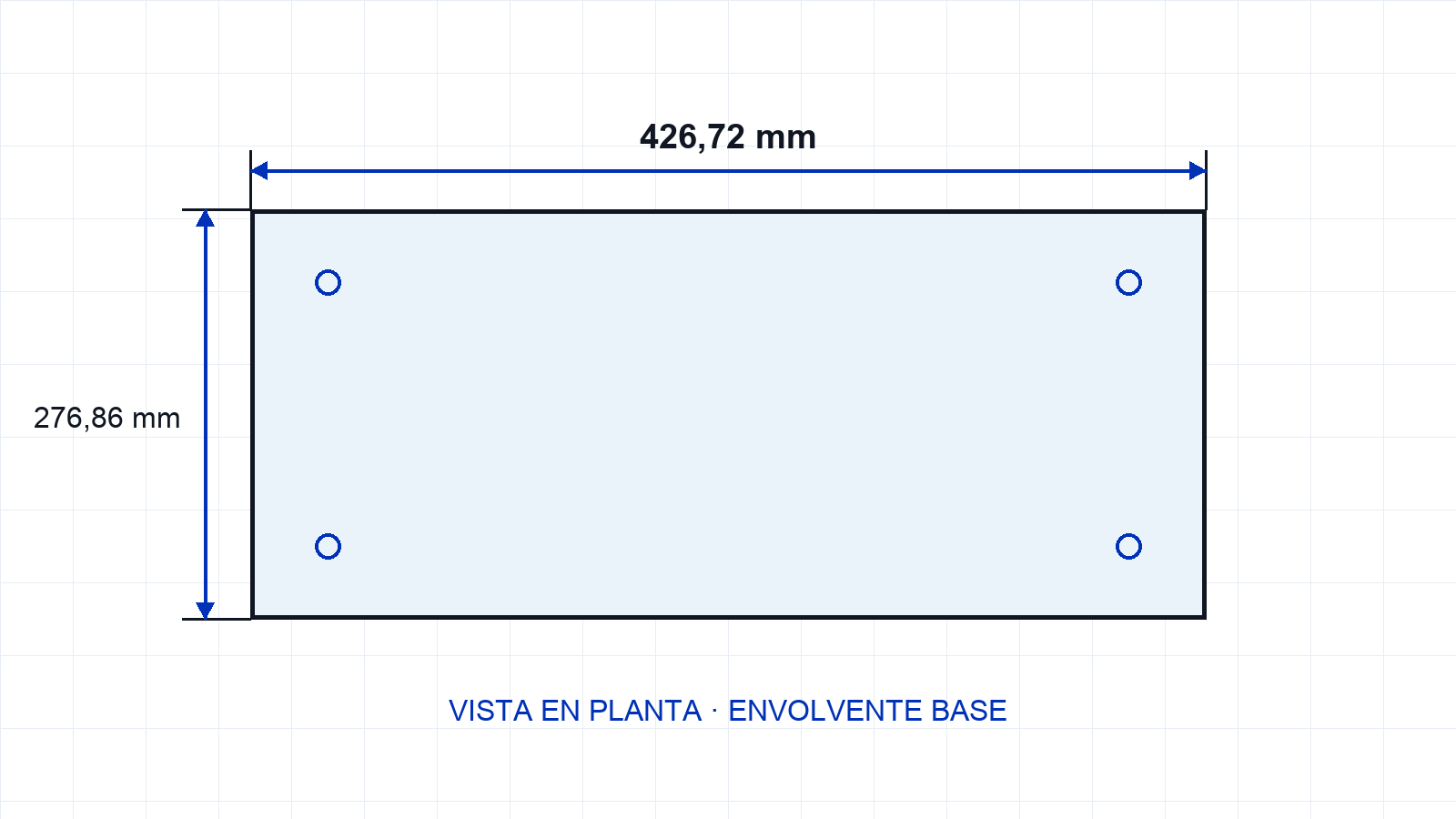

Planos y cotas.

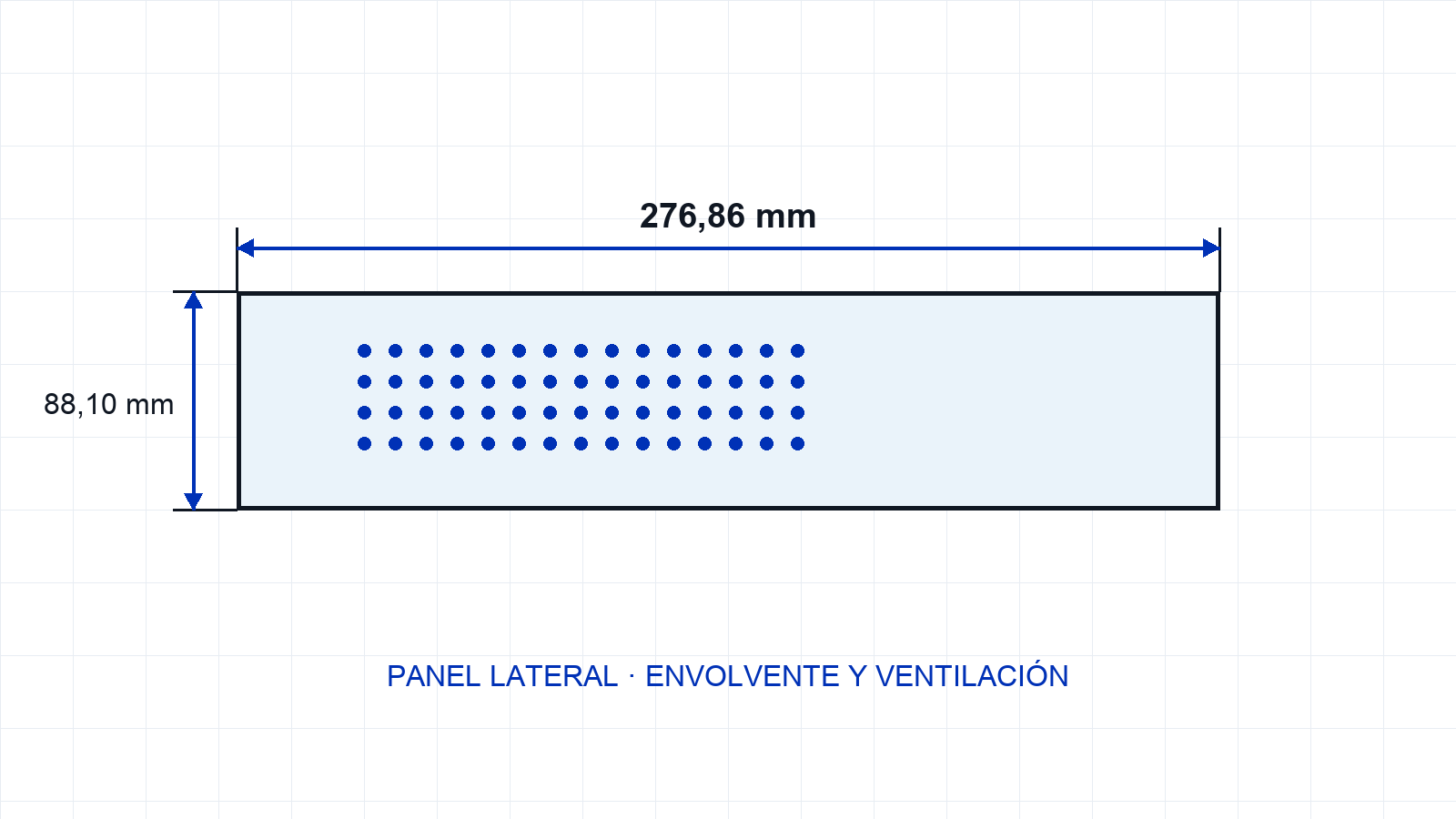

Vistas de desarrollo mecánico utilizadas para definir el chasis, panel frontal, ventilación y ubicación de perforaciones principales.
| Referencia mecánica | Valor | Uso en diseño |
|---|---|---|
| Formato rack | 19" / 2U | Integración directa en rack técnico. |

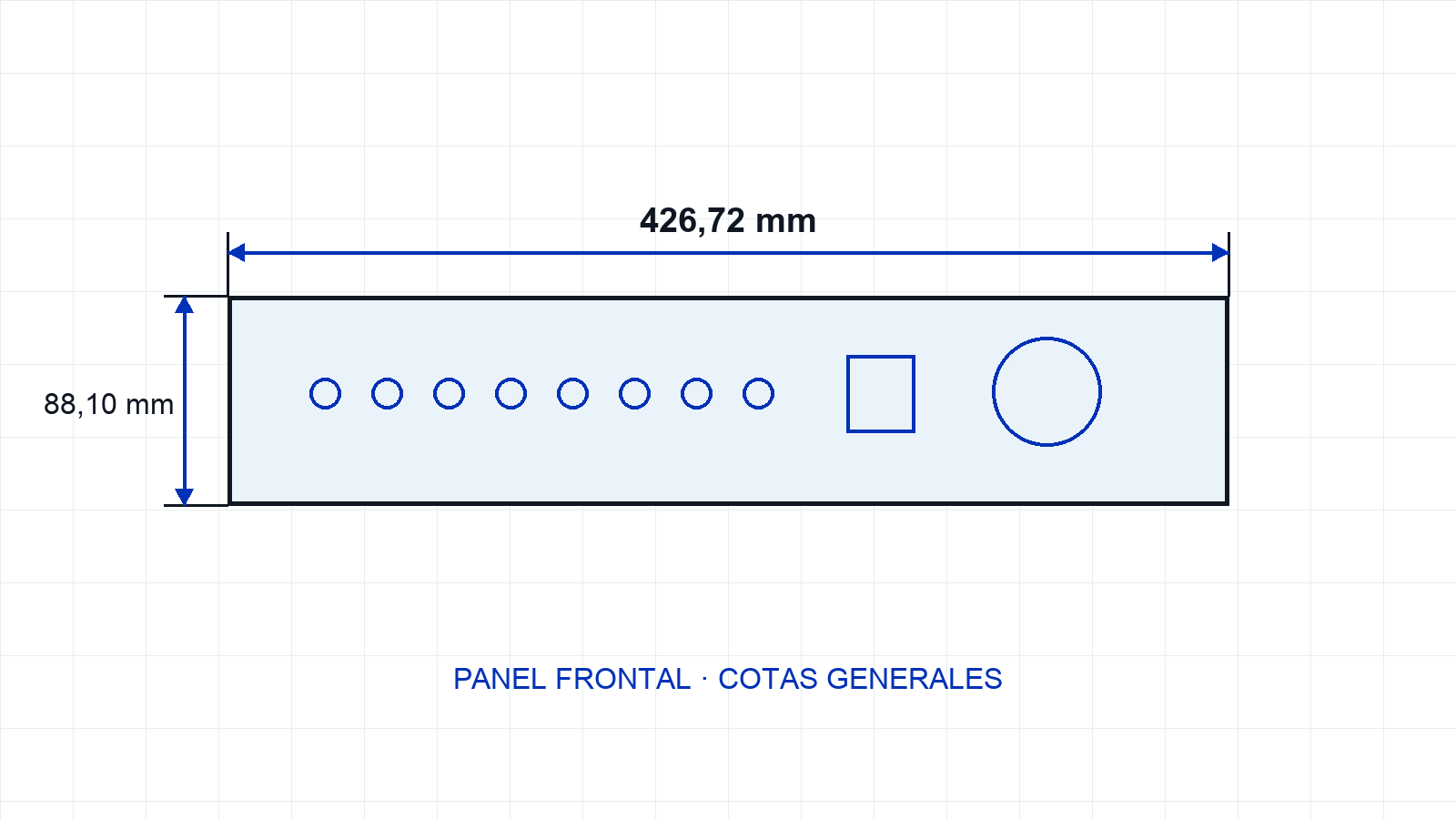

| Ancho frontal | 426,72 mm | Referencia de panel y ubicación de conectores. |
| Altura frontal | 88,10 mm | Dimensión fija del panel frontal. |
| Fondo de chasis | 276,86 mm | Dimensión fija del chasis. |
| Peso aproximado | 6 kg | Unidad completa; puede variar ligeramente, en gramos, según opciones como HMA. |
Notas de lectura.
Las dimensiones, agujeros y distribución del chasis se mantienen fijos. El peso puede variar ligeramente, en gramos, según opciones instaladas como HMA.
Arquitectura del sistema.
El ATB Audio Tools 2.0 concentra los elementos que normalmente viajan separados en un entorno técnico de audio profesional.
Unidad de procesamiento
Apple Mac mini M4 con macOS. Capacidad seleccionable al realizar el pedido dentro de las variantes compatibles de la misma generación.
Audio analógico
Audient EVO 16 integrada como interfaz principal, con control frontal y conexiones de chasis.
Red audiovisual
Luminex GigaCore 10i PoE++ 10Gb integrado para red profesional, con puertos de switch y puerto directo diferenciados.
AVB
Sonnet AVB integrado para conectar la unidad de procesamiento al entorno AVB.
Visualización
Salidas HDMI y acceso USB de panel para operación con monitores externos y periféricos cuando sea necesario.
Opciones
Fibra HMA u opticalCON, punto de acceso Wi-Fi y configuraciones bajo pedido.

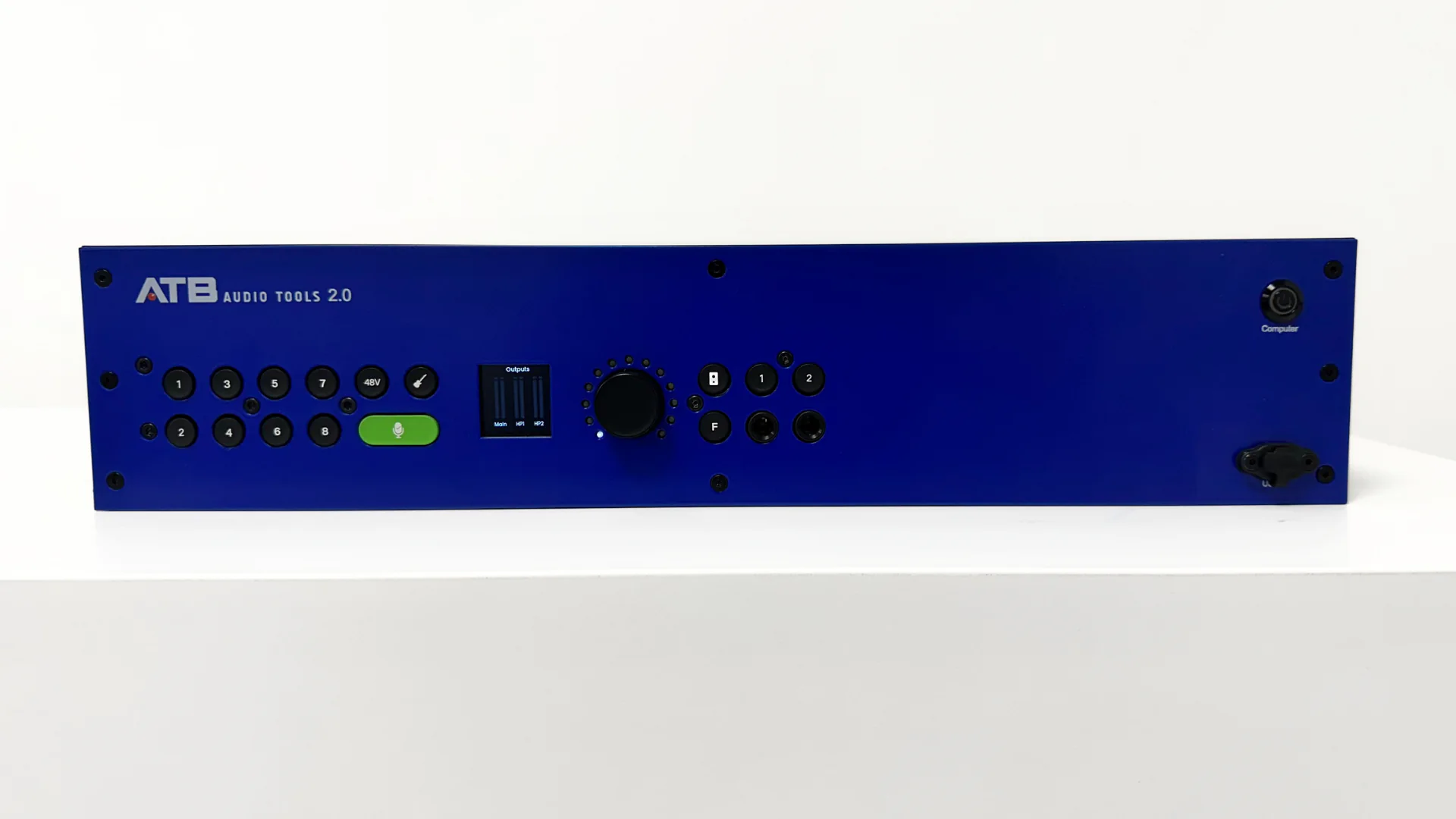

Conectividad de panel.
La conectividad queda agrupada por función para reducir puntos de fallo, ordenar el cableado y acelerar la preparación técnica.
| Conexión | Descripción |
|---|---|
| Alimentación | Entrada PowerCON. Fuentes originales independientes y distribución interna AC. |
| Audio XLR | Entradas y salidas analógicas 1-4 en conectores de chasis. |
| AES72-1M | Canales 5-8 sobre RJ45 según pinaje AES72 tipo 1M. |
| Red | Puerto directo a la unidad de procesamiento y puertos de switch gestionado. |
| USB / HDMI | Acceso USB de panel y salidas HDMI para visualización en monitores externos. |
| Fibra opcional | Configuraciones HMA u opticalCON bajo pedido. |
| Punto de acceso | Punto de acceso Wi-Fi opcional para operación sin teclado, ratón y pantalla local. |
Personalización.
El sistema parte de una arquitectura base definida y permite ajustar componentes y opciones según necesidades del proyecto.
| Área | Configuración |
|---|---|
| Unidad de procesamiento | Apple Mac mini M4. Capacidad seleccionable al realizar el pedido dentro de las variantes compatibles de la misma generación. |
| Panel y chasis | Distribución fija de conectores, ventilación y perforaciones del chasis. |
| Fibra | Opciones HMA u opticalCON según configuración y disponibilidad. |
| Operación inalámbrica | Punto de acceso Wi-Fi opcional para control remoto y operación sin periféricos locales. |
| Precio | A consultar según configuración final. |
Las marcas mencionadas identifican componentes y configuraciones disponibles. La configuración final puede variar según disponibilidad, compatibilidad y acuerdo comercial.
