Datasheet
Ficha técnica del sistema.
Resumen técnico del ATB Audio Tools 2.0 con formato, dimensiones, peso, arquitectura, conectividad de panel y personalización.
ATB Audio Tools 2.0
Todo el entorno técnico, en una única plataforma.
Plataforma integrada para medición, redes audiovisuales, ajuste y configuración de sistemas y trabajo técnico profesional.
Documentación disponible.
El datasheet recoge la información técnica del sistema. El Dossier se ofrece como documento independiente para presentación del producto.
Dossier
Dossier.
Documento comercial independiente, preparado para enviar o presentar el producto sin entrar en el detalle completo del datasheet.
Sistema y configuración.
ATB Audio Tools 2.0 se suministra como sistema integrado, con una arquitectura base definida que permite personalizar el equipo según las necesidades de cada proyecto.
ATB Audio Tools 2.0
La plataforma principal de ATB Audio Tools: unidad de procesamiento, audio analógico, red audiovisual, fibra opcional, software especializado y conectividad de panel en un único equipo 2U.
Configuración bajo pedido
El sistema puede configurarse con ampliaciones de la unidad de procesamiento, opciones de fibra, selección de software de medición y punto de acceso inalámbrico opcional.
Simplifica conexiones, cableado y preparación.
ATB Audio Tools 2.0 reduce puntos de conexión dispersos y ordena las conexiones de audio, red, USB, fibra opcional, alimentación y visualización en un único panel de trabajo.
Preparación más rápida
La conectividad queda agrupada y etiquetada para reducir errores durante montaje, pruebas y operación.
Formato transportable
Chasis 2U de acero con kit de rack incluido para integración en maleta, rack técnico o posición FOH.
Entorno de trabajo estable
Unidad de procesamiento, audio, red y herramientas técnicas conviven en una arquitectura preparada para uso profesional.
Diseñado para trabajo técnico profesional.
Touring, FOH, musicales, broadcast, instalaciones y formación comparten una necesidad: preparar, verificar y soportar sistemas con una plataforma estable y conocida.
Touring
Medición, ajuste y verificación de sistemas de sonido en gira.
FOH
Grabación multipista para virtual soundcheck, supervisión de red y uso como unidad de procesamiento para plugins en FOH.
Teatro musical
Continuidad técnica entre montaje, ensayos y funciones, con herramientas de medición y operación diaria.
Broadcast
Soporte para redes audiovisuales, enrutamiento, protocolos IP y validación de conectividad.
Instalaciones
Puesta en marcha, diagnóstico, documentación, entrega técnica y reproducción para sistemas de audio inmersivo.
Formación
Entorno reproducible para aprendizaje de medición, redes de audio y puesta en marcha.

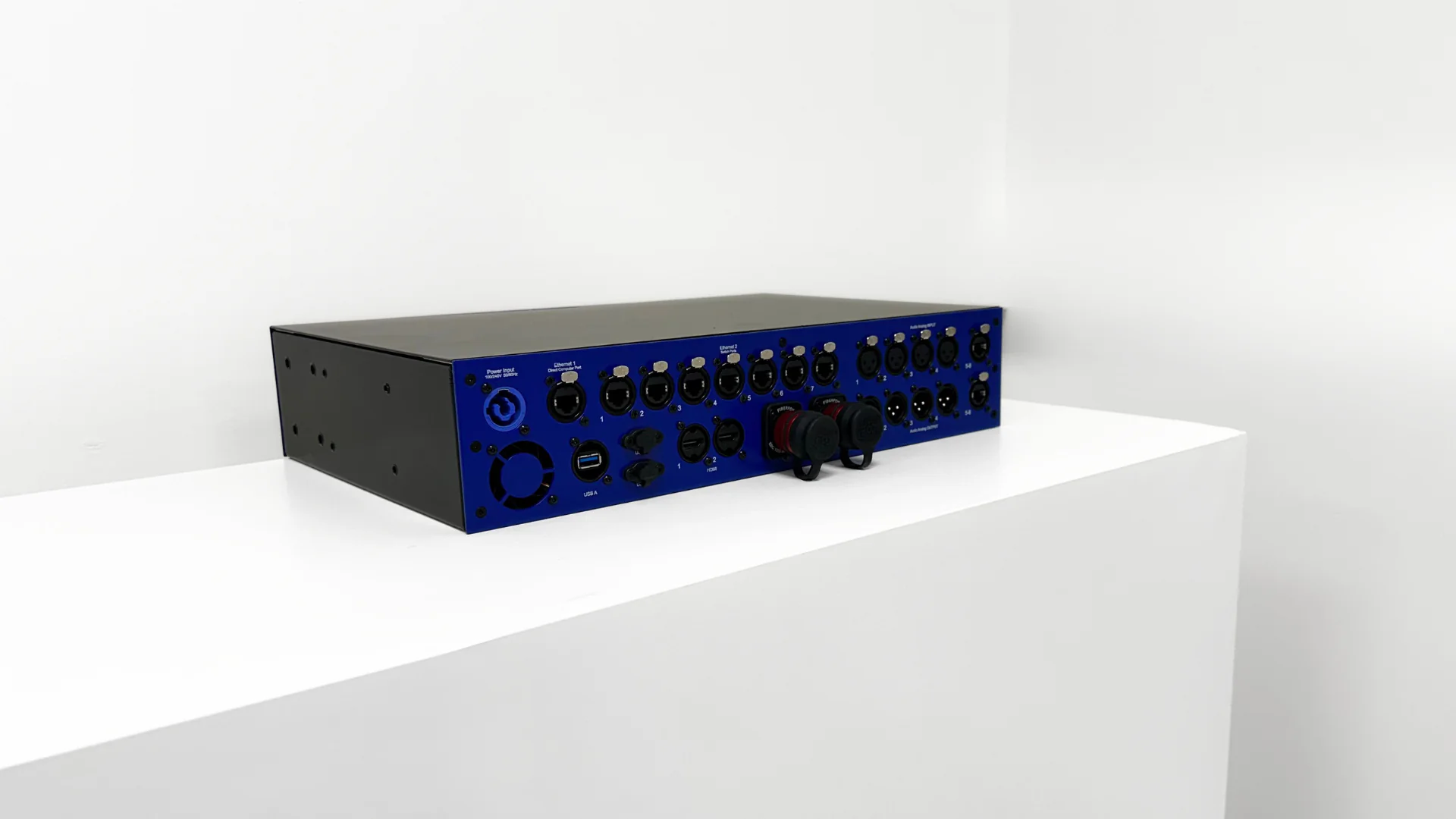

Panel trasero: conexiones identificadas.
Conectividad agrupada por función para reducir errores y acelerar la preparación técnica.
1
2
3
4
5
6
7
8
9
1
Entrada AC
PowerCON de entrada general.
2
Ventilación gestionada
Extracción de aire del chasis.
3
Ethernet 1
Puerto directo a la unidad de procesamiento.
4
Ethernet 2
Puertos del switch gestionado.
5
USB
Acceso USB de panel para periféricos.
6
HDMI
Visualización en monitores externos.
7
Fibra
HMA u opticalCON bajo pedido.
8
Audio analógico XLR
Entradas y salidas analógicas 1-4.
9
AES72-1M
Canales 5-8 sobre RJ45.
Configuración orientada a profesionales.
El sistema se entrega preparado para uso profesional en FOH, taller o instalación, integrando una unidad de procesamiento, audio, red y herramientas técnicas en una plataforma compacta y lista para configurar.
Componentes premium
Hardware profesional seleccionado, conectividad de chasis para audio, red y alimentación, y chasis 2U de acero con kit de rack incluido.
Operación técnica
Medición, ajuste y verificación de sistemas, ejecución de show y soporte de sistemas en FOH.
Software
Audiomovers OMNIBUS 3 con NDI. Software de medición seleccionable: Smaart o RITA, según la personalización elegida.
Arquitectura interna y configuración.
ATB Audio Tools 2.0 integra equipos profesionales seleccionados dentro de una arquitectura común. La configuración puede adaptarse al proyecto manteniendo la plataforma base.
| Área | Configuración |
|---|---|
| Unidad de procesamiento | Mac con macOS. Configuración ampliable en RAM, procesador y almacenamiento dentro de la gama no Pro disponible. |
| Audio analógico | Audient EVO 16 integrada como interfaz de audio principal, con control frontal y conexiones de chasis. |
| Red gestionada | Luminex 10G integrado para red audiovisual profesional, con puertos de switch y puerto directo diferenciados. |
| AVB | Sonnet AVB integrado para conectar la unidad de procesamiento al entorno AVB. |
| Software de medición | Smaart LE de serie. RITA u otras ediciones de Smaart disponibles bajo petición. |
| Opciones | Fibra HMA u opticalCON, punto de acceso Wi-Fi y precio a consultar según configuración. |
